1. Tujuan [kembali]
- mengetahui bentuk rangakain aplikasi encoder dan decoder
- memahami prinsip kerja dari applikasi encoder dan decoder
- menyelesaikan tugas dari bapak darwinson
Mengetahui pengertian Sensor Vibration SW420 , Sensor LDR dan sensor sound
Mengetahui Simulasi rangkaian Sensor Vibration SW420 , Sensor LDR dan sensor sound dengan menggunakan aplikasi proteus
Mengetahui prinsip kerja Sensor Vibration SW420 , Sensor LDR dan sensor sound
2.Alat dan Bahan[kembali]
Alat:
1.Power Suply
 |
| Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya. |
2. Voltmeter DC
 |
| Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur. |
 | ||
Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal positifnya adalah katode dan terminal negatifnya adalah anoda. Terminal bertanda negatif adalah sumber elektron yang akan mengalir melalui rangkaian listrik eksternal ke terminal positif. Ketika baterai dihubungkan ke beban listrik eksternal, reaksi redoks mengubah reaktan berenergi tinggi ke produk berenergi lebih rendah, dan perbedaan energi-bebas dikirim ke sirkuit eksternal sebagai energi listrik. Secara historis istilah "baterai" secara khusus mengacu pada perangkat yang terdiri dari beberapa sel, namun penggunaannya telah berkembang untuk memasukkan perangkat yang terdiri dari satu sel. 4. Generator DC
|
Bahan
1. Resistor
 |
Specifications resistor Resistance (Ohms) 10K, 500K Power (Watts) 0.25W, 1/4W Tolerance ±5% Packaging Bulk Composition Carbon Film Temperature Coefficient 350ppm/°C Lead Free Status Lead Free RoHS Status RoHS Compliant |
2.Diode
 |
| Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik. A. Spesifikasi :
B. Konfigurasi Pin: Nomor Pin Nama Pin Deskripsi 1 Anoda Arus selalu Masuk melalui Anoda 2 Katoda Arus selalu Keluar melalui Katoda |
3. Transistor NPN BC547
 |
Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor. Konfigurasi Pin
Spesifikasi :
4. OP-AMP |
 |
Secara umum, Operational Amplifier (Op-Amp) yang ideal memiliki karakteristik sebagai berikut :
konfigurasi pin
spesifikasi
|
 |
| IC 7447, merupakan IC TTL Decoder BCD to 7 Segment. IC ini berfungsi untuk mengubah kode bilangan biner BCD (Binary Coded Decimal) menjadi data tampilan untuk penampil/display 7 segment yang bekerja pada tegangan TTL (+5 volt DC). |
8. POT-HG
 |
Spesifikasi
 |
9. Sensor ldr
Torch ldr
 |
Adapun spesifikasi atau karakteristrik umum dari sensor cahaya LDR adalah sebagai berikut : 1.Tegangan maksimum (DC): 150V grafik respon sensor .jpg) |
 |
|
11. sensor sound
 |
spefikasi
|
 | ||||
Spesifikasi
14. Encoder (IC 74247)
|
ic 4556
 |
| Model: 4556 Type: CMOS Logic function: Dual Binary to 1 of 4 Decoder/Demultiplexers Supply voltage: 3 - 15 VDC Output current: 4.2 mA Power: 500 mW Operating temperature: -55 to +125 C Package/case: DIP16 Mounting: THT |
15. Relay
 spefikasi |
|
16. Motor DC
 |
spefikasi
|
17. LED
 | ||||
Spesifikasi :
Konfigurasi Pin : Pin 1 : Positive terminal of LED Pin 2 : Negative terminal of LED
19. buzzer  Buzzer Features and Specifications
20. Switch
21. ground
|
3.Dasar teori[kembali]
|
| Resistor adalah komponen elektronika pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan Resistor adalah Ohm (simbol: Ω) yang merupakan satuan SI untuk resistansi listrik. Resitor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm (V = I.R ). |
Cara menghitung nilai resistor:
Tabel dibawah ini adalah warna-warna yang terdapat di tubuh resistor :
 |
|
 |
| Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p. Elektron-elektron tersebut akan menempati suatu tempat di sisi p yang disebut dengan holes. Pergerakan elektron-elektron tersebut akan meninggalkan ion positif di sisi n, dan holes yang terisi dengan elektron akan menimbulkan ion negatif di sisi p. Ion-ion tidak bergerak ini akan membentuk medan listrik statis yang menjadi penghalang pergerakan elektron pada dioda |
 |
| Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif. Hilangnya penghalang-penghalang tersebut akan memungkinkan pergerakan elektron di dalam dioda, sehingga arus listrik dapat mengalir seperti pada rangkaian tertutup |
 |
Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke sisi katoda (n-type) yang diberi tegangan positif, dan ion-ion positif tertarik ke sisi anoda (p-type) yang diberi tegangan negatif. Pergerakan ion-ion tersebut searah dengan medan listrik statis yang menghalangi pergerakan elektron, sehingga penghalang tersebut akan semakin tebal oleh ion-ion. Akibatnya, listrik tidak dapat mengalir melalui dioda dan rangkaian diibaratkan menjadi rangkaian terbuka. |
|
Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai penguat sinyal listrik. Sebuah Op-Amp terdiri dari beberapa transistor, dioda, resistor dan kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan penguatoperasional. Secara umum, Operational Amplifier (Op-Amp) yang ideal memiliki karakteristik sebagai berikut : · Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga) · Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol) · Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga) · Impedansi Output (Output Impedance ) atau Zout = 0 (nol) · Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga) · Karakteristik tidak berubah dengan suhu |
 |
Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya. Kapasitor NPN memiliki simbol seperti gambar di bawah ini: Terdapat rumus rumus dalam mencari transistor seperti rumus di bawah ini: Rumus dari Transitor adalah :
Karakteristik Input Transistor adalah komponen aktif yang menggunakan aliran electron sebagai prinsip kerjanya didalam bahan. Sebuah transistor memiliki tiga daerah doped yaitu daerah emitter, daerah basis dan daerah disebut kolektor. Transistor ada dua jenis yaitu NPN dan PNP. Transistor memiliki dua sambungan: satu antara emitter dan basis, dan yang lain antara kolektor dan basis. Karena itu, sebuah transistor seperti dua buah dioda yang saling bertolak belakang yaitu dioda emitter-basis, atau disingkat dengan emitter dioda dan dioda kolektor-basis, atau disingkat dengan dioda kolektor.Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat. Karakteristik Output Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar. |
·

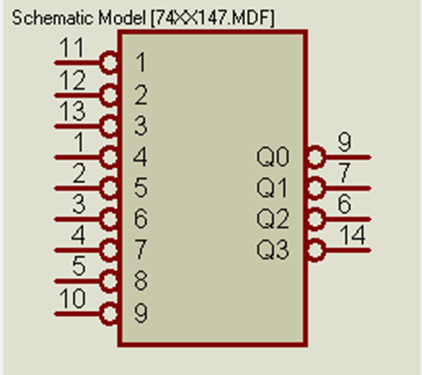

Encoder 74147
 |
IC 74147 adalah IC encoder digital yang mengkodekan 9 jalur input menjadi 4 jalur output. Ini juga dikenal sebagai encoder prioritas Desimal ke BCD. Istilah encoder prioritas digunakan karena menyediakan pengkodean untuk jalur data urutan tertinggi sebagai prioritas pertama. Itu dibuat menggunakan teknologi Transistor-Transistor Logic (TTL). Ini adalah IC encoder 10 hingga 4. Pada artikel ini, kita akan melihat Diagram Pin IC 74147, Diagram Sirkuit Internal IC 74147, dan tabel Truth atau tabel fungsi IC 74147. |
6. pot hg
 |
| Pengertian dan Fungsi Potensiometer, – Dalam Peralatan Elektronik, sering ditemukan Potensiometer yang berfungsi sebagai pengatur Volume di peralatan Audio / Video seperti Radio, Walkie Talkie, Tape Mobil, DVD Player dan Amplifier. Potensiometer juga sering digunakan dalam Rangkaian Pengatur terang gelapnya Lampu (Light Dimmer Circuit) dan Pengatur Tegangan pada Power Supply (DC Generator). |
Struktur Potensiometer beserta Bentuk dan Simbolnya
Pada dasarnya bagian-bagian penting dalam Komponen Potensiometer adalah :
Jenis-jenis PotensiometerBerdasarkan bentuknya, Potensiometer dapat dibagi menjadi 3 macam, yaitu :
|
 | |
LDR (Light Dependent Resistor) merupakan salah satu komponen resistor yang nilai resistansinya akan berubah-ubah sesuai dengan intensitas cahaya yang mengenainya. LDR juga dapat digunakan sebagai sensor cahaya. Nilai resistansi dari LDR bergantung pada intensitas cahaya. Semakin tinggi intensitas cahaya (siang hari) yang mengenainya, maka semakin kecil nilai resistansinya. Sebaliknya semakin rendah intensitas cahaya (malam hari) yang mengenainya, maka semakin besar nilai resistansinya. Secara umum, sensor LDR memiliki nilai hambatan 200 Kilo Ohm saat intensitas cahaya rendah (malam hari) dan akan menurun menjadi 500 Ohm saat intensitas cahaya tinggi (siang hari).Umumnya sensor LDR digunakan pada rangkaian lampu otomatis pada rumah, taman, dan jalan raya.
Kurva antara intensitas cahaya dan resistansi:  karakteristrik umum dari sensor cahaya LDR adalah sebagai berikut : 1. Tegangan maksimum (DC): 150V 2. Konsumsi arus maksimum: 100mW 3. Tingkatan Resistansi/Tahanan : 10O sampai 100KO 4. Puncak spektral: 540nm (ukuran gelombang cahaya) 5. Waktu Respon Sensor : 20ms – 30ms 6. Suhu operasi: -30° Celsius – 70° Celcius |
 |

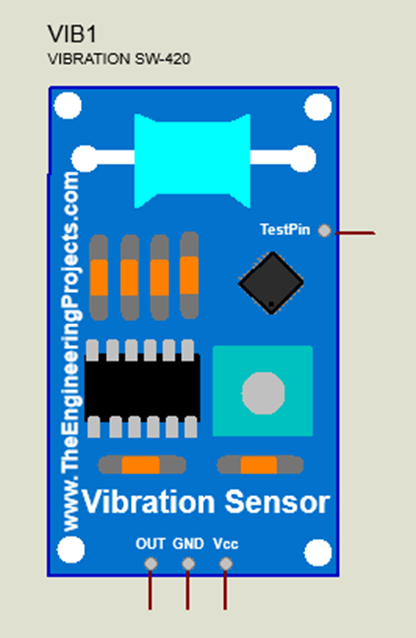

Vibration sensor / Sensor getaran ini memegang peranan penting dalam kegiatan pemantauan sinyal getaran karena terletak di sisi depan (front end) dari suatu proses pemantauan getaran mesin. Secara konseptual, sensor getaran berfungsi untuk mengubah besar sinyal getaran fisik menjadi sinyal getaran analog dalam besaran listrik dan pada umumnya berbentuk tegangan listrik. Pemakaian sensor getaran ini memungkinkan sinyal getaran tersebut diolah secara elektrik sehingga memudahkan dalam proses manipulasi sinyal, diantaranya:
Sensor getaran dipilih sesuai dengan jenis sinyal getaran yang akan dipantau. Karena itu, sensor getaran dapat dibedakan menjadi:
Pemilihan sensor getaran untuk keperluan pemantauan sinyal getaran didasarkan atas pertimbangan berikut:
Berdasarkan cara kerjanya sensor dapat dibedakan menjadi:
Grafik perbandingan frekuensi dengan sensitivitas sensor getaran :  |

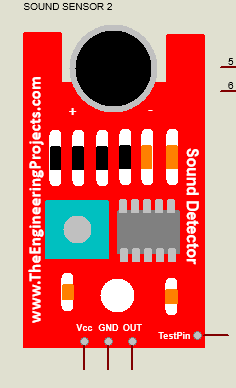

9. sensor sound
- Sound Sensor
- Sound Sensor
|
Sensor suara adalah sebuah alat yang mampu mengubah gelombang Sinusioda suara menjadi gelombang sinus energi listrik (Alternating Sinusioda Electric Current). Sensor suara berkerja berdasarkan besar/kecilnya kekuatan gelombang suara yang mengenai membran sensor yang menyebabkan bergeraknya membran sensor yang juga terdapat sebuah kumparan kecil di balik membran tadi naik & turun. Oleh karena kumparan tersebut sebenarnya adalah ibarat sebuah pisau berlubang-lubang, maka pada saat ia bergerak naik-turun, ia juga telah membuat gelombng magnet yang mengalir melewatinya terpotong-potong. Kecepatan gerak kumparan menentukan kuat-lemahnya gelombang listrik yang dihasilkannya.Sensor suara adalah sensor yang cara kerjanya merubah besaran suara menjadi besaran listrik, dan dipasaran sudah begitu luas penggunaannya. Komponen yang termasuk dalam Sensor suara yaitu electric condenser microphone atau mic kondenser.Intensitas suara adalah ukuran dari "aliran energi melewati satuan luas per satuan waktu" dan unit pengukuran adalah W/m2 Probe intensitas suara mikrofon ini dirancang untuk menangkap intensitas suara bersama dengan unit arah aliran sebagai besaran vektor. Hal ini dicapai dengan menggabungkan lebih dari satu mikrofon di probe untuk mengukur aliran energi suara. mikrofon konvensional dapat mengukur tekanan suara (unit: Pa), yang mewakili intensitas bunyi di tempat tertentu (satu titik), tetapi dapat mengukur arah aliran. Mikrofon intensitas bunyi Oleh karena itu digunakan untuk sumber suara memeriksa dan untuk mengukur kekuatan suara.
Prinsip kerja : Sensor suara adalah sensor yang cara kerjanya yaitu merubah besaran suara menjadi besaran listrik. Sinyal yang masuk akan di olah sehingga akan menghasilkan satu kondisi yaitu kondisi 1 atau 0. Sensor suara banyak digunakan dalam kehidupan sehari-hari, Contoh Pengaplikasian sensor ini adalah yang bekerja pada system robot. Suara yang diterima oleh microfon akan di transfer ke pre amp mic, fungsi pre amp mic ini adalah untuk memperkuat sinyal suara yang masuk kedalam komponen.Setelah sinyal suara diterima oleh preamp mic, kemudian di kirim lagi ke rangkaian pengkonfersi yang mana rangkaian ini berfungsi untuk merubah sinyal suara yang berbentuk sinyal digital menjadi sinya analog agar bisa dibaca oleh mikrokontroler. Jika sinyal tersebut diterima oleh mikro kontroler maka akan diolah sesuai dengan program yang dibuat, apakah robot akan berjalan atau berhenti.Suara yang masuk direkam oleh komponen kemudian akan disimpan oleh memory. Sebagai contoh jika kita bertepuk tangan 1 kali maka akan dikenali sebagai kondisi 1 atau on sehingga robot dapat berjalan. Jika bertepuk tangan 2 kali maka robot akan mati atau mendapat sinyal kondisi 0. Penggunaan sinyal tergantung dari user bagaimana dia menggunakannya.Kesensitifan sensor suara dapat diatur, semakin banyak condensator yang digunakan pada pre amp maka akan semakin baik daya sensitive dari sensor suara tersebut. Begitu juga pada saat penggunaan suara harus dalam kondisi tertentu, karena jika terdapat suara lain yang masuk maka akan tidak dikenali oleh sensor, begitu pula frekuensi yang digunakan harus sesuai pada saat kita menginput suara awal dan input suara pada saat menjalankan program.grafik sensor sound.jpg)
.jpg)
10. seven segment
 | |
Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment. Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut. Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen. |
11. ic decoder 7447
 |
IC BCD 7447 merupakan IC yang
bertujuan mengubah data BCD (Binary Coded Decimal) menjadi suatu data keluaran
untuk seven segment. IC 7447 yang bekerja pada tegangan 5V ini khusus untuk
menyalakan seven segment dengan konfigurasi common anode. Sedangkan untuk
menyalakan tampilan seven segment yang bekerja pada konfigurasi common cathode
menggunakan IC BCD 7448.
|
IC ini sangat membantu untuk
meringkas masukan seven segmen dengan jumlah 7 pin, sedangkan jika menggunakan
BCD cukup dengan 4 bit masukan. IC BCD bisa juga disebut dengan driver seven
segment. Berikut konfigurasi Pin IC 7447. Konfigurasi Pin Decoder:
|
12. ic encoder74247
 |
|
Here, you can see the truth table of IC
74147  |
12. ic 4556
 |
adalah decoder /demuxtiplexer satu dari empat ganda. setiap dekoder memiliki dua input pilihan a dan b ,input enable, dan input empat output eklusif .pada ic 4556 outputnya tinggi pada piih CD4556 keluarannya rendah dipiluh .ketika input enable tinggi output tetap rendah dan output tetap tinggi . |
13. relay
 |
Relay merupakan komponen elektronika berupa saklar atau swirch elektrik yang dioperasikan secara listrik dan terdiri dari 2 bagian utama yaitu Elektromagnet (coil) dan mekanikal (seperangkat kontak Saklar/Switch). Komponen elektronika ini menggunakan prinsip elektromagnetik untuk menggerakan saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Berikut adalah simbol dari komponen relay.
Pada dasarnya, Relay terdiri dari 4 komponen dasar yaitu :
· Electromagnet (Coil)
· Armature
· Switch Contact Point (Saklar)
· Spring
14.motor dc
 |
Motor listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai motor arus searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Prinsip Kerja Motor DC Terdapat dua bagian utama pada sebuah motor listrik DC, yaitu stator dan rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan rotor adalah bagian yang berputar, terdiri dari kumparan jangkar. Pada prinsipnya motor DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan sebaliknya. Karena kutub utara dan selatan kumparan bertemu maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti. |
Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.
15. LED
 |
LED merupakan sebuah komponen yang menghasilkan cahaya monokromatik ketika diberi tegangan. LED terbuat dari semikonduktor dan perbedaan warna yang dihasilkan disebabkan perbedaan bahan semikonduktor yang digunakan. LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda. LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).  |
17. buzzer
 |
| Buzzer adalah sebuah komponen elektronika yang berfungsi untuk mengubah getaran listrik menjadi getaran suara. Pada dasarnya prinsip kerja buzzer hampir sama dengan loud speaker, jadi buzzer juga terdiri dari kumparan yang terpasang pada diafragma dan kemudian kumparan tersebut dialiri arus sehingga menjadi elektromagnet, kumparan tadi akan tertarik ke dalam atau keluar, tergantung dari arah arus dan polaritas magnetnya, karena kumparan dipasang pada diafragma maka setiap gerakan kumparan akan menggerakkan diafragma secara bolak-balik sehingga membuat udara bergetar yang akan menghasilkan suara. |
18. Ground
 |
Ground adalah titik yang dianggap sebagai titik kembalinya arus listrik arus searah atau titik kembalinya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika. Kegunaan Ground
|
19. power
 |
| Power supply atau pencatu daya adalah sebuah alat elektronik yang berfungsi memberikan tegangan dan arus listrik pada komponen-komponen lainnya. Pada dasarnya power supply membutuhkan sumber listrik yang kemudian diubah menjadi sumber daya yang dibutuhkan oleh berbagai perangkat elektronik lainnya. Arus listrik yang disalurkan oleh power supply ini adalah jenis arus bolak-balik (AC). Namun karena kelebihan dari power supply ini, maka alat ini juga dapat mengubah arus bolak-balik (AC) menjadi arus searah (DC). Power supply memiliki simbol sebagai berikut |
20. voltmter
 |
| Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika. |
21 Batrai
 |
| Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable). Baterai simbol seperti gambar di bawah ini: |
4.Percobaan[kembali]
1.prosedur percobaan
- Siapkan semua alat dan bahan yang diperlukan
- Disarankan agar membaca datasheet setiap komponen
- Cari komonen yang diperlukan di library proteus
- Pasang Sensor Vibration SW420, Sensor LDR,sensor sound,Gerbang NOR,AND, inverter,resistor, transistor, relay, motor dc, diode,power suply, buzzer, dan sesuai gambar rangkaian dibawah
- jika ingin mensimulasikan jangan lupa masukkan libarary sensor Vibrasi ke dalam sensor
- Coba dijalankan rangkaian apabila ouput hidup/berputar (motor dc) dan buzzer berbunyi maka rangkaian bisa digunakan
2. Gambar rangkaian
.jpeg)
Apabila sensor vibrasi berlogika 1 maka ada tegangan dari power suplay menuju vcc menuju output sensor yang mana outputnya di hubungkan ke gerbang AND karena prinsip dari gerbang AND adalah perkalian maka 1x1 = 1 output dari gerbang AND akan berlogika 1 kemudian terjadi percabangan yang satu ke ic decoder yang terhubung dengan kaki A yang mana nilai dari A adalah 2 pangkat 0 = 1 maka output dari IC decoder yang aktif adalah kaki qb dan qc kemudian masuk ke seven segmen sehingga ditampilkan angka 1 pada seven segment menandakan sensor vibration dalam keadaan aktif. kemudian percabangan yang satu lagi yaitu ke dioda kemudian lewat kek kaki VBE sehingga tegangan yang masuk di VBE yaitu sebesar 4,20 v sehingga transistor aktif, dengan aktifnya transistor maka arus akan mengalir dari power suply terus ke rellay terus ke collector terus ke emitter dengan aktifnya transitor Q2 sehingga switch relay akan bergerak kekiri , dengan bergeraknya kekiri maka ada suply sebesar 12v masuk ke switch sehingga menghidupkan buzzer dan led . hal ini menandakan celengan dalam keadaan bahaya. karena buzzer aktif maka sensor sound juga akan aktif sehingga ada tegangan dari power suplay menju vcc kemudian dikeluakan melalui voutput dan dihubungan ke resistor dan masuk kekaki inverting dari op amp disini terjadi penguatan dua kali selanjutnya dihubungkan pada sebuah resistor sehinggga terbaca tegangan pada transistor sebesar0,79 yang artinya transistor dapat aktif. aktifnya transistor akan menyebababkan adadnya tegangan dari power suplay menuju relay kemudian kolector terus ke emitor teru ske ground . karena relay aktif maka adad tegangan dari power suplay sehingga loop output aktif dan motor akan bergerak mengunci pintu.
sebaliknya apabila sensor vibragtion berlogika 0 maka masuk ke gerbang AND sehingga inout dari gerbang AND berlogika 01 berarti 0x1 =0 sehingga output dari gerbang AND berlogika 0 sehingga decoder dan transitor tidak mendapat tegangan dan seven segmen maupun buzzer tidak aktif. hal ini menandakan celengan dalam kondisi aman. dan sensor sound tidak aktif
Prinsip kerja sensor LDR
Apabila brankas telah dicuri atau berubah tempat maka sensor LDRoutput masuk ke gerbang xor kemudian terjadi percabangan yang satu ke ic decoder yang terhubung dengan kaki B yang mana nilai dari B adalah 2 pangkat 1 = 2 maka output dari IC decoder yang aktif adalah kaki qa,qb,qd,qe dan qg kemudian masuk ke seven segmen sehingga ditampilkan angka 2 pada seven segment menandakan sensor LDR dalam keadaan aktif. kemudian percabangan yang satu lagi yaitu ke resistor 10k maka ketika sensor LDR terdeteksi cahaya yang mana arus akan mengalir dari power supply 5V masuk ke sensor LDR lalu terjadi pembagi tegagan pada R3 dan terukur tegangan sebesar 4,76V. arus juga masuk ke kaki input gerbang XOR yang mana inputnya berlogika 1 dan 0 sehingga output berlogika 1 dan masuk ke R4 sehingga terukur tegangan pada basis transistor sebesar 0.79V dan sudah mengaktifkan transistor.arus akan mengalir dari power suply 5V lalu masuk ke relay, terus ke collector terus ke emitter. karena transistor Q2 aktif maka coil relay berpindah ke kiri sehingga buzzer dan led akan on.hal ini menandakan celengan berubah tempat atau celengan dicuri. karena buzzer aktif maka sensor sound juga akan aktif sehingga ada tegangan dari power suplay menju vcc kemudian dikeluakan melalui voutput dan dihubungan ke resistor dan masuk kekaki inverting dari op amp disini terjadi penguatan dua kali selanjutnya dihubungkan pada sebuah resistor sehinggga terbaca tegangan pada transistor sebesar0,79 yang artinya transistor dapat aktif. aktifnya transistor akan menyebababkan adadnya tegangan dari power suplay menuju relay kemudian kolector terus ke emitor teru ske ground . karena relay aktif maka adad tegangan dari power suplay sehingga loop output aktif dan motor akan bergerak mengunci pintu.
sebaliknya apabila sensor ldr tidak mendeteksi cahaya maka tidak ada tegangan yang bisa mengaktifkan transistor Q2 sehingga relay tidak bergerak kekiri sehingga buzzer dan led dalam keadaan off.
5.Video[kembali]
6.Dwonload[kembali]
simulasi rangkaian klik disini
video klik disini
html klik disini
librari sensor sound klik disini
librari sensor vibration klik disini
datasheet sensor vibrasi sw240 klik disini
data sheet sensor ldr klik disini
datasheet sensor sound klik disini
datashee ic 74247 klik disini
datashee ic 45556 klik disini
datasheet ic encoder 74147 klik disini
data sheet resistor klik disini
data sheet relay klik disini
data sheet led klik disini
data sheeet opamp klik disini
data sheet motor klik disini
datasheet buzzer klik disini
Download Data Sheet Transistor NPN BC547 klik disini
datasheet 7 segmen klik disini
datasheet batrai klik disini
data sheet dioda klik disini
data sheet switch klik disini
data sheet logicstate klik disini
data sheet voltmeter klik disini
data sheet pot hg klik disini
data sheet ground klik disini
