1. Buatlah sketsa kurva transfer untuk perangkat p-channel dengan IDSS 4 mA dan VP 3 V.
Jawab :

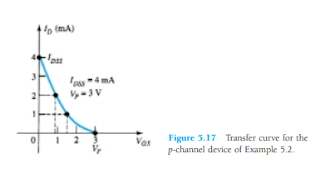

Pada VGS=VP/2 = 3 V/2 = 1.5 V, ID = IDSS/4 = 4 mA/4 = 1 mA. At ID = IDSS/2 = 4 mA/2 = 2 mA, VGS = 0.3VP = 0.3(3 V) 0.9 V Kedua titik plot muncul pada gambar 5.17 bersama poin-poin yang ditentukan oleh Idss dan Vp.
2. Buatlah sketsa kurva transfer yang ditentukan oleh Idss 12 mA dan Vp 6 Volt
Jawab :
Dua titik plot ditentukan oleh
IDSS =12 mA and VGS = 0 V
ID = 0 mA and VGS=VP
Pada Vgs = Vp/2 = -6 V/2 = -3 V arus drain akan ditentukan oleh ID=Idss/4 = 12 mA/4 = 3 mA. Pada IDSS/2 = 12 mA/2 = 6 mA gerbang ke sumber tegangan ditentukan oleh Vgs = 0,3 Vp = 0,3 (-6 V) = -1,8 V. Keempat titik plot didefenisikan dengan baik pada Gambar 5.16 dengan kurva transfer lengkap.
Untuk perangkat p-channel persamaan Shockley (5.3) masih dapat diterapkan persis seperti itu
muncul. Dalam hal ini, baik VP maupun VGS akan bernilai positif dan kurva akan menjadi cermin
gambar kurva transfer diperoleh dengan n-channel dan nilai batas yang sama.
