berdasarkan gambar 1.2 halaman 4 (besi berkarat akibat perubahan suhu)

1.Tujuan [kembali]

mengetahui rangkain untuk membuat aplikasi dari sensor lm35 untu kipas angin otomatis
mengetahui fungsi komponen yang digunakan dalam rangkain
mensimulasikannya dalam rangkaian proteus

Tiga pin LM35 menujukan fungsi masing-masing pin diantaranya, pin 1 berfungsi sebagai sumber tegangan kerja dari LM35, pin 2 atau tengah digunakan sebagai tegangan keluaran atau Vout dengan jangkauan kerja dari 0 Volt sampai dengan 1,5 Volt dengan tegangan operasi sensor LM35 yang dapat digunakan antara 4 Volt sampai 30 Volt.

spesifikasi sensor lm35

Memiliki sensitivitas suhu, dengan faktor skala linier antara tegangan dan suhu 10 mVolt/ºC, sehingga dapat dikalibrasi langsung dalam celcius.
Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5ºC pada suhu 25 ºC
Memiliki jangkauan maksimal operasi suhu antara -55 ºC sampai +150 ºC.
Bekerja pada tegangan 4 sampai 30 volt.
Memiliki arus rendah yaitu kurang dari 60 µA.
Memiliki pemanasan sendiri yang rendah (low-heating) yaitu kurang dari 0,1 ºC pada udara diam.
Memiliki impedansi keluaran yang rendah yaitu 0,1 W untuk beban 1 mA.
Memiliki ketidaklinieran hanya sekitar ± ¼ ºC.

b.relay

Spesifikasi Relay umumnya adalah tegangan input 5 VDC, 12 VDC atau 48 VDC. Untuk common dan NO NC umumnya 220 vac dengan arus kerja 10 A.

Konfigurasi pin Relay ;

VCC dihubungkan ke 5V
GND dihubungkan ke GND
IN1/Data dihubungkan ke pin 2

c.motor

spefikasi motor terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), Armature Winding (Kumparan Jangkar), Commutator (Komutator) dan Brushes (kuas/sikat arang).

c.POT-HG

spesifikasi:

Pada dasarnya bagian-bagian penting dalam Komponen Potensiometer adalah :

Penyapu atau disebut juga dengan Wiper
Element Resistif
Terminal

Konfigurasi Pin :

Kaki sebelah kiri (VCC) dihubungkan ke 5v

Kaki tengah (DATA) dihubungkan ke A0

Kaki sebelah kanan (GND) dihubungkan ke GND

d.LM358

Pin Konfigurasi LM358

Pin-1 dan pin-8 adalah o / p dari komparator

Pin-2 dan pin-6 adalah pembalik i / id

Pin-3 dan pin-5 adalah non inverting i / id

Pin-4 adalah terminal GND

Pin-8 adalah VCC +

LM358 IC Pin Configuration

Fitur LM358 IC

spesifikasi dari LM358 IC adalah

Ini terdiri dari dua op-amp internal dan frekuensi dikompensasi untuk gain kesatuan

Gain tegangan besar adalah 100 dB

Lebar pita lebar adalah 1MHz

Jangkauan pasokan listrik yang luas termasuk pasokan listrik tunggal dan ganda

Rentang catu daya tunggal adalah dari 3V ke 32V

Jangkauan pasokan listrik ganda adalah dari + atau -1.5V ke + atau -16V

Penyaluran arus pasokan sangat rendah, yaitu 500 μA

2mV tegangan rendah i / p offset

Mode umum rentang tegangan i / p terdiri dari ground

Tegangan catu daya dan diferensial i / p tegangan serupa

ayunan tegangan o / p besar.

e.BC547

Pin Configuration BC547

Pin Number	Pin Name	Description
1	Collector	Arus mengalir melalui kolektor
2	Base	Mengontrol bias transistor
3	Emitter	Arus mengalir keluar melalui emitor

Spesifikasi BC547

Transistor NPN Bi-Polar

Penguatan Arus DC (hFE) maksimum 800

Arus Kolektor Berkelanjutan (IC) adalah 100mA

Emitter Base Voltage (VBE) adalah 6V

Base Current (IB) adalah maksimum 5mA

Tersedia dalam Paket To-92

f.RESISTOR(100WATT1K)

spesifikasi resistor;
Resistor disebut juga dengan tahanan atau hambatan, berfungsi untuk menghambat arus listrik yang melewatinya. Satuan harga resistor adalah Ohm. ( 1 M: (mega ohm) = 1000 K: (kilo ohm) = 106 : (ohm)). Kebanyakan rangkaian listrik menggunakan penghantar berupa kawat tembaga, karena tembaga adalah bahan penghantar yang baik. Akan tetapi , sejumlah sambungan pada rangkaian listrik memerlukan tahanan listrik yang lebih besar oleh sebab itu perlu menggunakan tahan atau resistor

3.Dasar Teori [kembali]

a.batterai

Baterai merupakan sebuah benda yang dapatatau bisa mengubah energi kimia menjadi energi listrik. Energi listrik yang dihasilkan oleh baterai tersebut sama seperti accumulator, yakni listrik searah dikatankan DC.

b.sensor suhu (lm35)

Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. Sensor Suhu LM35 yang dipakai dalam penelitian ini berupa komponen elektronika elektronika yang diproduksi oleh National Semiconductor. LM35 memiliki keakuratan tinggi dan kemudahan perancangan jika dibandingkan dengan sensor suhu yang lain, LM35 juga mempunyai keluaran impedansi yang rendah dan linieritas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangkaian kendali khusus serta tidak memerlukan penyetelan lanjutan.

Dari gambar diatas dapat diketahui bahwa sensor suhu IC LM35 pada dasarnya memiliki 3 pin diantaranya yaitu, pin 1 berfungsi sebagai sumber tegangan kerja, pin 2 atau tengah digunakan sebagai tegangan keluaran atau Vout dengan jangkauan kerja dari 0 Volt sampai dengan 1,5 Volt dengan tegangan operasi sensor LM35 yang dapat digunakan antar 4 Volt sampai 30 Volt. Keluaran sensor ini akan naik sebesar 10 mV setiap derajad celcius

Grafik akurasi LM35 terhadap suhu

c.relay

Pengertian Relay dan Fungsinya – Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

d.motor

e.pot-hg

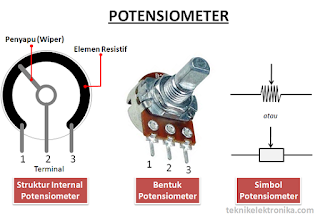

Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya. Potensiometer merupakan Keluarga Resistor yang tergolong dalam Kategori Variable Resistor. Secara struktur, Potensiometer terdiri dari 3 kaki Terminal dengan sebuah shaft atau tuas yang berfungsi sebagai pengaturnya. Gambar dibawah ini menunjukan Struktur Internal Potensiometer beserta bentuk dan Simbolnya.

f.lm358

LM358 merupakan dual op-amp 8 pin dengan daya rendah dapat mengunakan catu tunggal mulai dari 3V sampai 32V. LM358 diandalkan untuk merakit rangkaian pre-amplifier.

g.BC547

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus, stabilisasi tegangan, dan modulasi sinyal. Transistor NPN adalah tipe transistor yang bekerja atau mengalirkan arus negatif dengan positif sebagai biasnya. Transistor NPN mengalirkan arus negatif dari emittor menuju kolektor.

h.RESISTOR
Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya
rumus (V=I R).
Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10(10^n)

4.Percobaan [kembali]

a.Prosedur percobaan

siapkan kompnen yang dibutuhkan di librari proteus
perhatikan setiap hambatan dan tegangan yang digunakan
setelah benar cobalah untuk play
atur suhu menjadi tinggi,jika rangkain anda benar maka motornya akan bergerak.

b.gambar rangkaian percobaan

c.prinsip kerja

Secara prinsip sensor akan melakukan penginderaan pada saat perubahan suhu setiap suhu Pada rangkaian ini, sensor akan mendeteksi suhu dan berpengaruh pada kipas (motor dc). Jika suhu tinggi, maka kipas (motor dc) akan otomatis menyala. Jika suhu rendah, maka kipas (motor dc) akan otomatis berhenti.

5.Video [kembali]

6.Dwonload [kembali]

gambar rangkaian klik disini

video rangkaian klik disini

semua data sheet klik disini

html klik disini

simulasi proteus klik disini
