TUGAS BESAR (kontrol palang kereta api)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1.Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Percobaan

5. Video

6.Dwonload

 1.Tujuan[kembali]

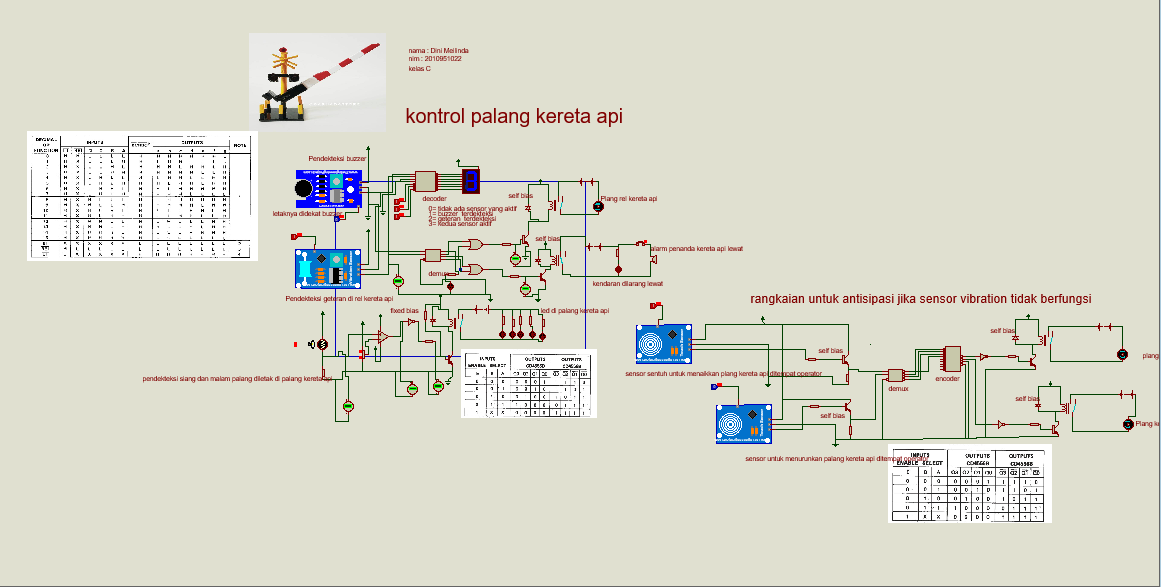

1. mengetahui bentuk rangakain aplikasi untuk kontrol palang kereta api menggunakan sensor suara,sensor magnetic, dan sensor touch,dan sensor ldr
2. dapat menggunakan rangkaian encoder decoder,muxdemux dan rangkaian aritmatic.
3. dapat mensimulasikan rangkaian di aplikasi proteus
4.  menyelesaikan tugas besar dari bapak darwinson

 2.Alat dan Bahan[kembali]

Alat:

1.Power Suply



Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.

2. Voltmeter DC

Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.

3.         Baterai

Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal positifnya adalah katode dan terminal negatifnya adalah anoda. Terminal bertanda negatif adalah sumber elektron yang akan mengalir melalui rangkaian listrik eksternal ke terminal positif. Ketika baterai dihubungkan ke beban listrik eksternal, reaksi redoks mengubah reaktan berenergi tinggi ke produk berenergi lebih rendah, dan perbedaan energi-bebas dikirim ke sirkuit eksternal sebagai energi listrik. Secara historis istilah "baterai" secara khusus mengacu pada perangkat yang terdiri dari beberapa sel, namun penggunaannya telah berkembang untuk memasukkan perangkat yang terdiri dari satu sel.

4. Generator DC

Generator DC atau generator arus searah (DC) adalah salah satu jenis mesin listrik, dan fungsi utama mesin generator DC adalah mengubah energi mekanik menjadi listrik DC Proses perubahan energi menggunakan prinsip gaya gerak listrik yang diinduksi secara energi.

Bahan

1. Resistor

Specifications  resistor

Resistance (Ohms) 10K, 500K

Power (Watts) 0.25W, 1/4W

Tolerance ±5%

Packaging Bulk

Composition Carbon Film

Temperature Coefficient 350ppm/°C

Lead Free Status Lead Free

RoHS Status RoHS Compliant

2.Diode

Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.

A. Spesifikasi :

• Package Type: Available in DO-41 & SMD Packages
• Diode Type: Silicon Rectifier General Usage Diode
• Max Repetitive Reverse Voltage is: 1000 Volts
• Average Fwd Current: 1000mA
• Non-repetitive Max Fwd Current: 30A
• Max Power Dissipation is: 3W
• Max Storage & Operating temperature Should Be: -55 to +175 Centigrade

B.  Konfigurasi Pin:

Nomor Pin        Nama Pin       Deskripsi

1                        Anoda            Arus selalu Masuk melalui Anoda

2                         Katoda          Arus selalu Keluar melalui Katoda

3. Transistor NPN BC547

Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.

 Konfigurasi Pin

• Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.
• Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.
• Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.

Spesifikasi :

•   Transistor Type : NPN
•   Voltage – Collector Emitter Breakdown (Max) : 45 V
•   Current- Collector (Ic) (Max) : 100mA
•   Power – Max : 625 mW
•   DC Current Gain (hFE) (Min) @ Ic, Vce : 110 @ 2mA, 5V
•   Vce Saturation (Max) @ Ib Ic : 300mV, @ 5mA, 100mA
•   Frequency – Transition : 300MHz
•   Current- Collector Cutoff (Max) : -
•   Mounting Type : Through Hole
•   Package / Case : TO-226-3, TO-92-3 (TO-226AA) Formed Leads
•   Packaging : Tape & Box (TB
•   Lead Free Status : Lead Free
•   RoHs Status : RoHs Compliant

4. OP-AMP

Secara umum, Operational Amplifier (Op-Amp) yang ideal memiliki karakteristik sebagai berikut :

• Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
• Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
• Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
• Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
• Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
• Karakteristik tidak berubah dengan suhu

konfigurasi pin

• Pin-1 dan pin-8 adalah o / p dari komparator
• Pin-2 dan pin-6 adalah pembalik i / id
• Pin-3 dan pin-5 adalah non inverting i / id
• Pin-4 adalah terminal GND
• Pin-8 adalah VCC

spesifikasi

• Ini terdiri dari dua op-amp internal dan frekuensi dikompensasi untuk gain kesatuan
• Gain tegangan besar adalah 100 dB
• Lebar pita lebar adalah 1MHz
• Jangkauan pasokan listrik yang luas termasuk pasokan listrik tunggal dan ganda
• Rentang catu daya tunggal adalah dari 3V ke 32V
• Jangkauan pasokan listrik ganda adalah dari + atau -1.5V ke + atau -16V
• Penyaluran arus pasokan sangat rendah, yaitu 500 μA
• 2mV tegangan rendah i / p offset
• Mode umum rentang tegangan i / p terdiri dari ground
• Tegangan catu daya dan diferensial i / p tegangan serupa ayunan tegangan o / p besar

7. Decoder (IC 74147)

IC 7447, merupakan IC TTL Decoder BCD to 7 Segment. IC ini berfungsi untuk mengubah kode bilangan biner BCD (Binary Coded Decimal) menjadi data tampilan untuk penampil/display 7 segment yang bekerja pada tegangan TTL (+5 volt DC).

8. POT-HG

 Spesifikasi

• Type: Rotary a.k.a Radio POT
• Available in different resistance values like 500Ω, 1K, 2K, 5K, 10K, 22K, 47K, 50K, 100K, 220K, 470K, 500K, 1 M.
• Power Rating: 0.3W
• Maximum Input Voltage: 200Vdc
• Rotational Life: 2000K cycles



9. Sensor ldr

Torch ldr

Adapun spesifikasi atau karakteristrik umum dari sensor cahaya LDR adalah sebagai berikut :

1.Tegangan maksimum (DC): 150V
2.Konsumsi arus maksimum: 100mW
3.Tingkatan Resistansi/Tahanan : 10Ω sampai 4.100KΩ
4.Puncak spektral: 540nm (ukuran gelombang cahaya)
5.Waktu Respon Sensor : 20ms – 30ms Suhu operasi: -30° Celsius – 70° Celcius

grafik respon sensor

• Sensor Touch






          Spesifikasi Touch Sensor


          ⤿Sentuhan kapasitif TTP223 on-board pada IC induksi ikatan tunggal

          ⤿Indikator level dewan;

          ⤿Tegangan kerja: 2,0 V hingga 5,5 V;

          ⤿Ukuran papan PCB: 29mm x 16mm.

10. sensor vibration

• Spefikasi
• Miniature size - 3.3 mm x 6.9 mm
• Simple interface - No signal conditioning required
• Nano-power - As little as 50 nA
• Surface mount - RoHS & REACH complaint, lead free, Halogen free
• Made in USA - fully automated production, 100% testing, worldwide quality and price leade
•





11. sensor sound

spefikasi

• Working voltage: DC 3.3-5V
•  Adjustable Sensitivity
•  Dimensions: 32 x 17 mm
•  Signal output indication
• Single channel signal output
•  With the retaining bolt hole, convenient installation
• Outputs low level and the signal light when there is sound
• Output in the form of digital switching outputs (0 and 1 high and low)

gerbang not

A. Spesifikasi

We have numbered the NOT Gates by 1, 2, 3, 4, 5, 6.

Pin 1: The pin 1 is the input for 1st NOT Gate.

Pin 2: Pin 2 is the output of 1st NOT Gate.

Pin 3: Pin 3 is connected to the input of the 2nd NOT Gate.

Pin 4: Pin 4 is the output of the 2nd NOT Gate.

Pin 5: Pin 5 is connected to the input of the 3rd NOT Gate.

Pin 6: Pin 6 is connected to the output terminal of the 3rd NOT Gate.

Pin 7: Pin 7 is the ground pin, it is used to provide power supply to the IC.

Pin 8: It is the output pin of the 4th Gate.

Pin 9: It provides the input pin for the 4th Gate.

Pin 10: Output of the 5th Gate is connected to the pin 10

Pin 11: Input of the 5th Gate.

Pin 12: It is connected to the output of the 6th Gate.

Pin 13: The pin 13 is connected to the input of 6th Gate.

Pin 14: It is the Vcc terminal of the IC, it is used to provide the power supply to the IC chip.

5.Gerbang Logika XOR (IC 4030)

Gerbang logika XOR adalah singkatan dari EXclusive OR gate yang outputnya hanya akan bernilai logika 1 jika salah satu input X atau Y dalam keadaan bernilai logika 1, ketika semua inputnya dalam keadaan logika 0 atau dalam keadaan logika 1 maka output akan tetap logika 0.

spefikasi

• Logic IC Type: XOR GATE
• Sub Category: Gates
• Load Capacitance (CL): 15.0  pF
• Number of Terminals: 14
• Operating Temperature-Min: -40.0  Cel
• Operating Temperature-Max: 85.0  Cel
• Package Body Material: PLASTIC/EPOXY
• Package Code: DIP
• Power Supplies (V): 3/15
• Prop. Delay@Nom-Sup: 300.0  ns
• Schmitt Trigger: NO
• Technology: CMOS
• Temperature Grade: INDUSTRIAL
• CLASS: CMOS / CLEAR

konfigurasi pin

6. Gerbang Logika AND (IC 7411)

spefikasi

        IC 7411 berisi tiga gerbang AND dengan tiga input dari keluarga Transistor

Konfiugurasi pin:

Integrated Circuits (ICs)
Name	CD4073 Triple 3-Input AND Gate
Family	Logic
Series	4000
Logic Type	Combinatorial
Mounting Type	Surface Mount
No. of Pins	14

Integrated Circuits (ICs)

CD4073 Triple 3-Input AND Gate

Logic

4000

Combinatorial

Surface Mount

14

Integrated Circuits (ICs)

CD4073 Triple 3-Input AND Gate

Logic

4000

Combinatorial

Surface Mount

14

12.seven segment

Spesifikasi

• Available in two modes Common Cathode (CC) and Common Anode (CA)
• Available in many different sizes like 9.14mm,14.20mm,20.40mm,38.10mm,57.0mm and 100mm (Commonly used/available size is 14.20mm)
• Available colours: White, Blue, Red, Yellow and Green (Res is commonly used)
• Low current operation
• Better, brighter and larger display than conventional LCD displays.
• Current consumption : 30mA / segment
• Peak current : 70mA

 14. Encoder  (IC 74247)

Spesifikasi

• It operates at 4.5V to 5.5 DC voltage.
• It delivers output current from low 70µA to high 8mA
• It operates at the temperature from -55℃ to 70℃
• Logic Case packaging type: DIP
• Mounting Type: Through Hole

konfigurasi pin

• Pin No. 1 - 4 (input)
• Pin No. 2 - 5 (input)
• Pin No. 3 - 6 (input)
• Pin No. 4 - 7 (input)
• Pin No. 5 - 8 (input)
• Pin No. 6 - C (output)
• Pin No. 7 - B (output)
• Pin No. 8 - Ground (GND)
• Pin No. 9 - A (output)
• Pin No. 10 - 9 (input)
• Pin No. 11 - 1 (input)
• Pin No. 12 - 2 (input)
• Pin No. 13 - 3 (input)
• Pin No. 14 - D (output)
• Pin No. 15 - Not Connected (NC)
• Pin No. 16 - Vcc or positive power supply

ic 4556

Model: 4556
Type: CMOS
Logic function: Dual Binary to 1 of 4
Decoder/Demultiplexers
Supply voltage: 3 - 15 VDC
Output current: 4.2 mA
Power: 500 mW
Operating temperature: -55 to +125 C
Package/case: DIP16
Mounting: THT

15.  Relay

spefikasi

• Trigger Voltage (Voltage across coil) : 5V DC
• Trigger Current (Nominal current) : 70mA
• Maximum AC load current: 10A @ 250/125V AC
• Maximum DC load current: 10A @ 30/28V DC
• Compact 5-pin configuration with plastic moulding
• Operating time: 10msec Release time: 5msec
• Maximum switching: 300 operating/minute (mechanicall

16.      Motor DC

spefikasi

• Standard 130 Type DC motor
• Operating Voltage: 4.5V to 9V
• Recommended/Rated Voltage: 6V
• Current at No load: 70mA (max)
• No-load Speed: 9000 rpm
• Loaded current: 250mA (approx)
• Rated Load: 10g*cm
• Motor Size: 27.5mm x 20mm x 15mm
• Weight: 17 grams

17.                LED

Spesifikasi :

• Superior weather resistance
• 5mm Round Standard Directivity
• UV Resistant Eproxy
• Forward Current (IF): 30mA
• Forward Voltage (VF): 1.8V to 2.4V
• Reverse Voltage: 5V
• Operating Temperature: -30℃ to +85℃
• Storage Temperature: -40℃ to +100℃
• Luminous Intensity: 20mcd

 Konfigurasi Pin :

Pin 1 : Positive terminal of LED

Pin 2 : Negative terminal of LED

 18.Logic State

Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan  input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.

19. buzzer

Buzzer Features and Specifications

• Rated Voltage: 6V DC
• Operating Voltage: 4-8V DC
• Rated current: <30mA
• Sound Type: Continuous Beep
• Resonant Frequency: ~2300 Hz
• Small and neat sealed package
• Breadboard and Perf board friendly

20.  Switch

Features

• Constant ON resistance for signals ±10V and 100 kHz connection diagram

 • tOFF < tON. break before make action

 • Open switch isolation at 1.0 MHz -50 dB

 • < 1.0 nA leakage in OFF state • TTL. DTL. RTL direct drive compatibility

 • Single disable pin turns all sWitches in package OFF

21. ground

suatu instalasi listrik yang bekerja untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus dari sambaran petir ke bumi. Cara pemasangan grounding ini dapat menggunakan sebuah elektroda khusus untuk pembumian yang ditanam di bawah tanah.

 3.Dasar teori[kembali]

 1.   Resistor

Resistor adalah komponen elektronika pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan Resistor adalah Ohm (simbol: Ω) yang merupakan satuan SI untuk resistansi listrik. Resitor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm (V = I.R ).

Cara menghitung nilai resistor:

Tabel dibawah ini adalah warna-warna yang terdapat di tubuh resistor :

Perhitungan untuk resistor dengan 4 gelang warna :

·         Masukkan angka langsung dari kode warna gelang ke-1 (pertama)

·         Masukkan angka langsung dari kode warna gelang ke-2

·         Masukkan Jumlah nol dari kode warna gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10^n)

·         Gelang ke 4 merupakan toleransi dari nilai resistor tersebut

Perhitungan untuk resistor dengan 5 gelang warna :

·         Masukkan angka langsung dari kode warna gelang ke-1 (pertama)

·         Masukkan angka langsung dari kode warna gelang ke-2

·         Masukkan angka langsung dari kode warna gelang ke-3

·         Masukkan Jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n)

·         Gelang ke 5 merupakan toleransi dari nilai resistor tersebut.



2. Diode

Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.Dioda memiliki simbol sebagai berikut :

Cara Kerja Dioda

Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).

A. Kondisi tanpa tegangan

Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p. Elektron-elektron tersebut akan menempati suatu tempat di sisi p yang disebut dengan holes. Pergerakan elektron-elektron tersebut akan meninggalkan ion positif di sisi n, dan holes yang terisi dengan elektron akan menimbulkan ion negatif di sisi p. Ion-ion tidak bergerak ini akan membentuk medan listrik statis yang menjadi penghalang pergerakan elektron pada dioda

B. Kondisi tegangan positif (Forward-bias)

Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif. Hilangnya penghalang-penghalang tersebut akan memungkinkan pergerakan elektron di dalam dioda, sehingga arus listrik dapat mengalir seperti pada rangkaian tertutup

.

C. Kondisi tegangan negatif (Reverse-bias)

Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke sisi katoda (n-type) yang diberi tegangan positif, dan ion-ion positif tertarik ke sisi anoda (p-type) yang diberi tegangan negatif. Pergerakan ion-ion tersebut searah dengan medan listrik statis yang menghalangi pergerakan elektron, sehingga penghalang tersebut akan semakin tebal oleh ion-ion. Akibatnya, listrik tidak dapat mengalir melalui dioda dan rangkaian diibaratkan menjadi rangkaian terbuka.

3.         Opamp

Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai penguat sinyal listrik. Sebuah Op-Amp terdiri dari beberapa transistor, dioda, resistor dan kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan penguatoperasional.

Secara umum, Operational Amplifier (Op-Amp) yang ideal memiliki karakteristik sebagai berikut :

·                Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)

·                Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)

·                Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)

·                Impedansi Output (Output Impedance ) atau Zout = 0 (nol)

·                Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)

·                Karakteristik tidak berubah dengan suhu

4.Transistor NPN

Simbol Transistor NPN BC547

    Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya. Kapasitor NPN memiliki simbol seperti gambar di bawah ini:

Terdapat rumus rumus dalam mencari transistor seperti rumus di bawah ini:

Rumus dari Transitor adalah :

hFE = iC/iB

dimana,

iC = perubahan arus kolektor

iB = perubahan arus basis

hFE = arus yang dicapai

Karakteristik Input

    Transistor adalah komponen aktif yang menggunakan aliran electron sebagai prinsip kerjanya didalam bahan. Sebuah transistor memiliki tiga daerah doped yaitu daerah emitter, daerah basis dan daerah disebut kolektor. Transistor ada dua jenis yaitu NPN dan PNP. Transistor memiliki dua sambungan: satu antara emitter dan basis, dan yang lain antara kolektor dan basis. Karena itu, sebuah transistor seperti dua buah dioda yang saling bertolak belakang yaitu dioda emitter-basis, atau disingkat dengan emitter dioda dan dioda kolektor-basis, atau disingkat dengan dioda kolektor.Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.

 Karakteristik Output

    Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.

• Gerbang AND







  Gambar 1.1 (a) Rangkaian dasar gerbang AND (b) Simbol gerbang AND




  Tabel 1.1 Tabel Kebenaran Logika AND







  Bisa dilihat diatas bahwa keluaran akan bernilai 1 jika semua nilai input adalah 1, dan jika salah satu atau lebih input ada yang bernilai nol maka output akan bernilai nol.


  2. Gerbang OR











  Gambar 1.2 (a) Rangkaian dasar gerbang OR (b) Simbol gerbang OR
  Tabel 1.2 Tabel Kebenaran Logika OR




  Bila dilihat dari rangkaian dasarnya maka didapat tabel kebenaran seperti di atas. Pada gerbang logika OR ini bisa dikatakan bahwa jika salah satu atau lebih input bernilai 1 maka output akan bernilai 1 . Nilai output bernilai 0 hanya pada jika nilai semua input bernilai 0.




  3. Inverter ( Gerbang NOT )


















  Gambar 1.3 (a) Rangkaian dasar gerbang NOT (b) Simbol gerbang NOT Tabel
  1.3 Tabel Kebenaran Logika NOT





  Gerbang NOT merupakan gerbang di mana keluarannya akan selalu berlawanan dengan masukannya. Bila pada masukan diberikan tegangan ,maka transistor akan jenuh dan keluaran akan bertegangan nol. Sedangkan bila pada masukannya diberi tegangan tertentu, maka transistor akan cut off, sehingga keluaran akan bertegangan tidak nol.

5. ic 74147

·                     Encoder 74147

IC 74147 adalah IC encoder digital yang mengkodekan 9 jalur input menjadi 4 jalur output. Ini juga dikenal sebagai encoder prioritas Desimal ke BCD. Istilah encoder prioritas digunakan karena menyediakan pengkodean untuk jalur data urutan tertinggi sebagai prioritas pertama. Itu dibuat menggunakan teknologi Transistor-Transistor Logic (TTL). Ini adalah IC encoder 10 hingga 4. Pada artikel ini, kita akan melihat Diagram Pin IC 74147, Diagram Sirkuit Internal IC 74147, dan tabel Truth atau tabel fungsi IC 74147.

6. pot hg

Pengertian dan Fungsi Potensiometer,  – Dalam Peralatan Elektronik, sering ditemukan Potensiometer yang berfungsi sebagai pengatur Volume di peralatan Audio / Video seperti Radio, Walkie Talkie, Tape Mobil, DVD Player dan Amplifier. Potensiometer juga sering digunakan dalam Rangkaian Pengatur terang gelapnya Lampu (Light Dimmer Circuit) dan Pengatur Tegangan pada Power Supply (DC Generator).

Struktur Potensiometer beserta Bentuk dan Simbolnya

Pada dasarnya bagian-bagian penting dalam Komponen Potensiometer adalah :

1. Penyapu atau disebut juga dengan Wiper
2. Element Resistif
3. Terminal

Jenis-jenis Potensiometer

Berdasarkan bentuknya, Potensiometer dapat dibagi menjadi 3 macam, yaitu :

1. Potensiometer Slider, yaitu Potensiometer yang nilai resistansinya dapat diatur dengan cara menggeserkan Wiper-nya dari kiri ke kanan atau dari bawah ke atas sesuai dengan pemasangannya. Biasanya menggunakan Ibu Jari untuk menggeser wiper-nya.
2. Potensiometer Rotary, yaitu Potensiometer yang nilai resistansinya dapat diatur dengan cara memutarkan Wiper-nya sepanjang lintasan yang melingkar. Biasanya menggunakan Ibu Jari untuk memutar wiper tersebut. Oleh karena itu, Potensiometer Rotary sering disebut juga dengan Thumbwheel Potentiometer.
3. Potensiometer Trimmer, yaitu Potensiometer yang bentuknya kecil dan harus menggunakan alat khusus seperti Obeng (screwdriver) untuk memutarnya. Potensiometer Trimmer ini biasanya dipasangkan di PCB dan jarang dilakukan pengaturannya.
4.


Sensor Touch

Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.

Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.

1) Sensor Kapasitif

Sensor sentuh Kapasitif merupakan sensor sentuh yang sangat populer pada saat ini, hal ini dikarenakan Sensor Kapasitif lebih kuat, tahan lama dan mudah digunakan serta harga yang relatif lebih murah dari sensor resistif. Ponsel-ponsel pintar saat ini telah banyak yang menggunakan teknologi ini karena juga menghasilkan respon yang lebih akurat.

Berbeda dengan Sensor Resistif yang menggunakan tekanan tertentu untuk merasakan perubahan pada permukaan layar, Sensor Kapasitif memanfaatkan sifat konduktif alami pada tubuh manusia untuk mendeteksi perubahan layar sentuhnya. Layar sentuh sensor kapasitif ini terbuat dari bahan konduktif (biasanya Indium Tin Oxide atau disingkat dengan ITO) yang dilapisi oleh kaca tipis dan hanya bisa disentuh oleh jari manusia atau stylus khusus ataupun sarung khusus yang memiliki sifat konduktif.

Pada saat jari menyentuh layar, akan terjadi perubahaan medan listrik pada layar sentuh tersebut dan kemudian di respon oleh processor untuk membaca pergerakan jari tangan tersebut. Jadi perlu diperhatikan bahwa sentuhan kita tidak akan di respon oleh layar sensor kapasitif ini apabila kita menggunakan bahan-bahan non-konduktif sebagai perantara jari tangan dan layar sentuh tersebut.

2) Sensor Resistif

Tidak seperti sensor sentuh kapasitif, sensor sentuh resistif ini tidak tergantung pada sifat listrik yang terjadi pada konduktivitas pelat logam. Sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya. Karena tidak perlu mengukur perbedaan kapasitansi, sensor sentuh resistif ini dapat beroperasi pada bahan non-konduktif seperti pena, stylus atau jari di dalam sarung tangan.

Sensor sentuh resistif terdiri dari dua lapisan konduktif yang dipisahkan oleh jarak atau celah yang sangat kecil. Dua lapisan konduktif (lapisan atas dan lapisan bawah) ini pada dasarnya terbuat dari sebuah film. Film-film umumnya dilapisi oleh Indium Tin Oxide yang merupakan konduktor listrik yang baik dan juga transparan (bening).

Cara kerjanya hampir sama dengan sebuah sakelar, pada saat film lapisan atas mendapatkan tekanan tertentu baik dengan jari maupun stylus, maka film lapisan atas akan bersentuhan dengan film lapisan bawah sehingga menimbulkan aliran listrik pada titik koordinat tertentu layar tersebut dan memberikan signal ke prosesor untuk melakukan proses selanjutnya.

Grafik Respon Sensor Sound

7. sensor LDR

    LDR (Light Dependent Resistor) merupakan salah satu komponen resistor yang nilai resistansinya akan berubah-ubah sesuai dengan intensitas cahaya yang mengenainya. LDR juga dapat digunakan sebagai sensor cahaya. Nilai resistansi dari LDR bergantung pada intensitas cahaya. Semakin tinggi intensitas cahaya (siang hari) yang mengenainya, maka semakin kecil nilai resistansinya. Sebaliknya semakin rendah intensitas cahaya (malam hari) yang mengenainya, maka semakin besar nilai resistansinya. Secara umum, sensor LDR memiliki nilai hambatan 200 Kilo Ohm saat intensitas cahaya rendah (malam hari) dan akan menurun menjadi 500 Ohm saat intensitas cahaya tinggi (siang hari).Umumnya sensor LDR digunakan pada rangkaian lampu otomatis pada rumah, taman, dan jalan raya.

Karakteristik sensor LDR

 -Laju Recovery

Laju recovery merupakan suatu ukuran praktis dan suatu kenaikan nilai resistansi dalam waktu tertentu. Harga ini ditulis dalam K/detik, untuk LDR tipe arus harganya lebih besar dari 200K/detik(selama 20 menit pertama mulai dari level cahaya 100 lux), kecepatan tersebut akan lebih tinggi pada arah sebaliknya, yaitu pindah dari tempat gelap ke tempat terang yang memerlukan waktu kurang dari 10 ms untuk mencapai resistansi yang sesuai den-gan level cahaya 400 lux.

 -Respon Spektral

Sensor Cahaya LDR (Light Dependent Resistor) tidak mempunyai sensitivitas yang sama untuk setiap panjang gelombang cahaya yang jatuh padanya (yaitu warna). Bahan yang biasa digunakan sebagai penghantar arus listrik yaitu tembaga, aluminium, baja, emas dan perak. Dari kelima bahan tersebut tembaga merupakan penghantar yang paling banyak, digunakan karena mempunyai daya hantaryang baik.

 Kurva antara intensitas cahaya dan resistansi:

karakteristrik umum dari sensor cahaya LDR adalah sebagai berikut :

  1.    Tegangan maksimum (DC): 150V

  2.     Konsumsi arus maksimum: 100mW

  3.    Tingkatan Resistansi/Tahanan : 10O sampai 100KO

  4.    Puncak spektral: 540nm (ukuran gelombang cahaya)

  5.    Waktu Respon Sensor : 20ms – 30ms

  6.    Suhu operasi: -30° Celsius – 70° Celcius

8. sensor vibration

Vibration sensor / Sensor getaran ini memegang peranan penting dalam kegiatan pemantauan sinyal getaran karena terletak di sisi depan (front end) dari suatu proses pemantauan getaran mesin. Secara konseptual, sensor getaran berfungsi untuk mengubah besar sinyal getaran fisik menjadi sinyal getaran analog dalam besaran listrik dan pada umumnya berbentuk tegangan listrik. Pemakaian sensor getaran ini memungkinkan sinyal getaran tersebut diolah secara elektrik sehingga memudahkan dalam proses manipulasi sinyal, diantaranya:

   - Pembesaran sinyal getaran

   - Penyaringan sinyal getaran dari sinyal pengganggu.

   - Penguraian sinyal, dan lainnya.

Sensor getaran dipilih sesuai dengan jenis sinyal getaran yang akan dipantau. Karena itu, sensor getaran dapat dibedakan menjadi:

  - Sensor penyimpangan getaran (displacement transducer)

  - Sensor kecepatan getaran (velocity tranducer)

  - Sensor percepatam getaran (accelerometer).

Pemilihan sensor getaran untuk keperluan pemantauan sinyal getaran didasarkan atas pertimbangan berikut:

  - Jenis sinyal getaran

  -  Rentang frekuensi pengukuran

  -  Ukuran dan berat objek getaran.

  -  Sensitivitas sensor

Berdasarkan cara kerjanya sensor dapat dibedakan menjadi:

   - Sensor aktif, yakni sensor yang langsung menghasilkan tegangan listrik tanpa perlu catu daya

     (power supply) dari luar, misalnya Velocity Transducer.

   - Sensor pasif yakni sensor yang memerlukan catu daya dari luar agar dapat berkerja.

Grafik perbandingan frekuensi dengan sensitivitas sensor getaran :

9. sensor sound

•  Sound Sensor

Sensor suara adalah sebuah alat yang mampu mengubah gelombang Sinusioda suara menjadi gelombang sinus energi listrik (Alternating Sinusioda Electric Current). Sensor suara berkerja berdasarkan besar/kecilnya kekuatan gelombang suara yang mengenai membran sensor yang menyebabkan bergeraknya membran sensor yang juga terdapat sebuah kumparan kecil di balik membran tadi naik & turun. Oleh karena kumparan tersebut sebenarnya adalah ibarat sebuah pisau berlubang-lubang, maka pada saat ia bergerak naik-turun, ia juga telah membuat gelombng magnet yang mengalir melewatinya terpotong-potong. Kecepatan gerak kumparan menentukan kuat-lemahnya gelombang listrik yang dihasilkannya.

Sensor suara adalah sensor yang cara kerjanya merubah besaran suara menjadi besaran listrik, dan dipasaran sudah begitu luas penggunaannya. Komponen yang termasuk dalam Sensor suara yaitu electric condenser microphone atau mic kondenser.

Intensitas suara adalah ukuran dari "aliran energi melewati satuan luas per satuan waktu" dan unit pengukuran adalah W/m2 Probe intensitas suara mikrofon ini dirancang untuk menangkap intensitas suara bersama dengan unit arah aliran sebagai besaran vektor. Hal ini dicapai dengan menggabungkan lebih dari satu mikrofon di probe untuk mengukur aliran energi suara. mikrofon konvensional dapat mengukur tekanan suara (unit: Pa), yang mewakili intensitas bunyi di tempat tertentu (satu titik), tetapi dapat mengukur arah aliran. Mikrofon intensitas bunyi Oleh karena itu digunakan untuk sumber suara memeriksa dan untuk mengukur kekuatan suara.

Prinsip kerja :

Sensor suara adalah sensor yang cara kerjanya yaitu merubah besaran suara menjadi besaran listrik. Sinyal yang masuk akan di olah sehingga akan menghasilkan satu kondisi yaitu kondisi 1 atau 0. Sensor suara banyak digunakan dalam kehidupan sehari-hari, Contoh Pengaplikasian sensor ini adalah yang bekerja pada system robot. Suara yang diterima oleh microfon akan di transfer ke pre amp mic, fungsi pre amp mic ini adalah untuk memperkuat sinyal suara yang masuk kedalam komponen.

Setelah sinyal suara diterima oleh preamp mic, kemudian di kirim lagi ke rangkaian pengkonfersi yang mana rangkaian ini berfungsi untuk merubah sinyal suara yang berbentuk sinyal digital menjadi sinya analog agar bisa dibaca oleh mikrokontroler. Jika sinyal tersebut diterima oleh mikro kontroler maka akan diolah sesuai dengan program yang dibuat, apakah robot akan berjalan atau berhenti.

Suara yang masuk direkam oleh komponen kemudian akan disimpan oleh memory. Sebagai contoh jika kita bertepuk tangan 1 kali maka akan dikenali sebagai kondisi 1 atau on sehingga robot dapat berjalan. Jika bertepuk tangan 2 kali maka robot akan mati atau mendapat sinyal kondisi 0. Penggunaan sinyal tergantung dari user bagaimana dia menggunakannya.

Kesensitifan  sensor suara dapat diatur, semakin banyak condensator yang digunakan pada pre amp maka akan semakin baik daya sensitive dari sensor suara tersebut. Begitu juga pada saat penggunaan suara harus dalam kondisi tertentu, karena jika terdapat suara lain yang masuk maka akan tidak dikenali oleh sensor, begitu pula frekuensi yang digunakan harus sesuai pada saat kita menginput suara awal dan input suara pada saat menjalankan program.

10. seven segment

Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut. Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk  dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.

Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.

Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.

Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk  dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.

11. ic decoder 7447

    IC BCD 7447 merupakan IC yang bertujuan mengubah data BCD (Binary Coded Decimal) menjadi suatu data keluaran untuk seven segment. IC 7447 yang bekerja pada tegangan 5V ini khusus untuk menyalakan seven segment dengan konfigurasi common anode. Sedangkan untuk menyalakan tampilan seven segment yang bekerja pada konfigurasi common cathode menggunakan IC BCD 7448.

    IC ini sangat membantu untuk meringkas masukan seven segmen dengan jumlah 7 pin, sedangkan jika menggunakan BCD cukup dengan 4 bit masukan. IC BCD bisa juga disebut dengan driver seven segment. Berikut konfigurasi Pin IC 7447.

Konfigurasi Pin Decoder:

a. Pin Input IC BCD, memiliki fungsi sebagai masukan IC BCD yang terdiri dari 4 Pin, nama     pin masukan BCD dilangkan dengan huruf kapital yaitu A, B, C  dan D. Pin input berkeja    dengan logika High=1.

b. Pin Ouput IC BCD, memiliki fungsi untuk mengaktifkan seven segmen sesuai data yang    diolah dari pin input. Pin output berjumlah 7 pin yang namanya dilambangkan dengan    aljabar huruf kecil yaitu, b, c, d, e, f dan g. Pin Output bekerja dengan logika low=0. Karena itulah IC 7447 digunakan untuk seven segment common anode.

c. Pin LT (Lamp Test) memiliki fungsi untuk mengaktifkan semua output menjadi aktif low,        sehingga semua led pada seven segmen menyala dan menampilkan angka 8. Pin LT akan aktif jika diberi logika low. Pin ini juga digunakan untuk mengetes kondisi LED pada seven segment.

d. Pin RBI (Ripple Blanking Input) memiliki fungsi untuk menahan data input (disable input), pin RBI akan aktif jika diberi logika low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.

e. Pin RBO (Ripple blanking Output) memiliki fungsi untuk menahan data output (disable output), pin RBO ini akan aktif jika diberikan logika Low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.

Pada aplikasi IC dekoder 7447, ketiga pin (LT, RBI dan RBO) harus diberi logika HIGH=1 agar tidak aktif. Baik IC 7447 atau 7448 pada bagian output perlu dipasang resistor untuk membatasi arus yang keluar sehingga led pada seven segment bekerja secara optimal. Berikut ini rangkaian IC dekoder 7448 untuk konfigurasi seven segment common cathode.

12. ic encoder74247

    IC 74247 adalah IC encoder digital yang mengkodekan 9 jalur input menjadi 4 jalur output. Ini juga dikenal sebagai encoder prioritas Desimal ke BCD. Istilah encoder prioritas digunakan karena menyediakan pengkodean untuk jalur data urutan tertinggi sebagai prioritas pertama. Itu dibuat menggunakan teknologi Transistor-Transistor Logic (TTL). Ini adalah IC encoder 10 hingga 4. Pada artikel ini, kita akan melihat Diagram Pin IC 74247, Diagram Sirkuit Internal IC 74247, dan tabel Truth atau tabel fungsi IC 74247.



Here, you can see the truth table of IC 74147



12. ic 4556

adalah decoder /demuxtiplexer satu dari empat ganda. setiap dekoder memiliki dua input pilihan a dan b ,input enable, dan input empat output eklusif .pada ic 4556 outputnya tinggi pada piih CD4556 keluarannya rendah dipiluh .ketika input enable tinggi output tetap rendah dan output tetap tinggi .

13. relay

Relay merupakan komponen elektronika berupa saklar atau swirch elektrik yang dioperasikan secara listrik dan terdiri dari 2 bagian utama yaitu Elektromagnet (coil) dan mekanikal (seperangkat kontak Saklar/Switch). Komponen elektronika ini menggunakan prinsip elektromagnetik untuk menggerakan saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Berikut adalah simbol dari komponen relay.

Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu :

·    Electromagnet (Coil)

·    Armature

·    Switch Contact Point (Saklar)

·    Spring

14.motor dc



Motor listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai motor arus searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya.

Prinsip Kerja Motor DC

Terdapat dua bagian utama pada sebuah motor listrik DC, yaitu stator dan rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan rotor adalah bagian yang berputar, terdiri dari kumparan jangkar. Pada prinsipnya motor DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan sebaliknya. Karena kutub utara dan selatan kumparan bertemu maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.



Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

15. LED

LED merupakan sebuah komponen yang menghasilkan cahaya monokromatik ketika diberi tegangan. LED terbuat dari semikonduktor dan  perbedaan warna yang dihasilkan disebabkan perbedaan bahan semikonduktor yang  digunakan.

LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

17. buzzer

Buzzer adalah sebuah komponen elektronika yang berfungsi untuk mengubah getaran listrik menjadi getaran suara. Pada dasarnya prinsip kerja buzzer hampir sama dengan loud speaker, jadi buzzer  juga terdiri dari kumparan yang terpasang pada diafragma dan kemudian kumparan tersebut dialiri arus sehingga menjadi elektromagnet, kumparan tadi akan tertarik ke dalam atau keluar, tergantung dari arah arus dan polaritas magnetnya, karena kumparan dipasang pada diafragma maka setiap gerakan kumparan akan menggerakkan diafragma secara bolak-balik sehingga membuat udara bergetar yang akan menghasilkan suara.

18.          Ground

Ground adalah titik yang dianggap sebagai titik kembalinya arus listrik arus searah atau titik kembalinya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika.

Kegunaan Ground

1.                   Titik kembali nya arus atau sinyal listrik

2.                   Pelindung terhadap gelombang elektromagnetik dari udara sekitar

3.                   Pengaman setrum jika ada kerusakan (ground sesungguhnya)

4.                   Titik patokan (referensi) tegangan atau sinyal dari berbagai titik di rangkaian.

5.                   Menghilangkan dengung (hum) pada penguat audio (amplifier)

6.                   Mengurangi Noise pada penguat audio (amplifier)

7.                   Pada kendaraan (mobil atau motor) mengurangi kebutuhan kabel listrik, karena menjadikan body motor atau mobil sebagai pengganti kabel negatif.

8.                   dll.





19.          power

Power supply atau pencatu daya adalah sebuah alat elektronik yang berfungsi memberikan tegangan dan arus listrik pada komponen-komponen lainnya. Pada dasarnya power supply membutuhkan sumber listrik yang kemudian diubah menjadi sumber daya yang dibutuhkan oleh berbagai perangkat elektronik lainnya. Arus listrik yang disalurkan oleh power supply ini adalah jenis arus bolak-balik (AC). Namun karena kelebihan dari power supply ini, maka alat ini juga dapat mengubah arus bolak-balik (AC) menjadi arus searah (DC). Power supply memiliki simbol sebagai berikut



20. voltmter

Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.

21 Batrai

Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable). Baterai simbol seperti gambar di bawah ini:

 4.Percobaan[kembali]

1.prosedur percobaan

• siapkan komponen yang dibutuhkan
• letakkansemua komponen sesuai dengan gambar dibawah
• selanjutnya hubungkan ke motor
• letakan juga sensor suara,sensor magnetic,sensor touch,sensor,ldr
• setelah semua komponen tersusun dan terhubung,
• play kan simulasinya
• jika benar maka simulasi bisa dibuat applikasinya.

2.  Gambar rangkaian

3. prinsip kerja

Apabila vibration sensor mendeteksi adanya getaran dari kereta api yang akan lewat maka vibration sensor akan berlogika satu karna vibration berlogika satu mengeluarkan output sebesar 5 volt , dimana output tersebut akan dihubungkan ke ic 74247 dan ic 4555, yang dimana pada ic 74247 akan meneima data dari output vibration sensor, dengan masukan logika di B, dan apabila masukan pada pin B  berlogika satu maka seven segment akan menampilkan angka dua, dan pada pin b ic 4555 yang diberi masukan logika satu dari vibration akan menghasilkan output pada kaki Q2, dimana akan mengaktifkan salah satu dari gerbang or  kedua yang akan meneruskan tegangan pada basis transistor Q2 sehingga arus dari suplay yang melewati relay menuju ground, sehingga rlaya aktif dan bergerser ke kanan sehingga led merah  dan buzzer terhubung ke suplay dan menyala.karna buzzer menyala akan mengaktifkan juga sound sensor

karna  sensor sound aktif maka kedua sensor tersebut akan berlogika satu atau menegeluarkan output sebesar 5 volt, dimana output tersebut akan dihubungkan ke ic 74247 dan ic 4555, yang dimana pada ic 74247 akan menerima data dari output dari sound sensor dengan masukan di pin A dan sensor vibration engan masukan logika di B, dan apabila masukan pada pin A dan B berlogika satu maka seven segment akan menampilkan angka tiga, dan pada pin A dan B ic 4555 yang diberi masukan logika satu dari sound sensor dan vibration akan menghasilkan output berlogika satu pada kaki Q1 dan Q2, dimana akan mengaktifkan salah satu dari gerbang or pertama dan kedua yang akan meneruskan tegangan pada basis transistor Q1 dan Q2 sehingga arus dari suplay yang melewati relay menuju ground, sehingga relay aktif dan bergeser ke kanan sehingga motor pada output sound sensor akan menyala dan plang kereta api akan turun.

karna kereta api mendekat ke pos kereta api maka sensormagnet  mendeteksi adanya kereta api sehingga sensor magnet akan berlogika satu dan tegangan yang dikeluarkan pada voutnya adalah 5v. sehingga rangkaian aritmatic half disini tidak aktif karna inputnya 1 dan 0 maka outputnya adalah 1 dan nol sehingga sesuai dengan tabel kebenaran   selanjutnya disini menggunakan gerbang not untuk membalikan inputan dari rangkaian half aritmatic ini sehingga dapat berlogika 0. karna berlogika 0 maka tidak dapat mengaktifkan transistor. transistor off tidak  terdapat tegangan dari power suplay sehingga relay switchnya tetap di kanan sehingga motornya tidak aktif

Apabila sensor vibration  mendeteksi tidak adanya geteran dari kereta api yang akan lewat maka sensor vibration akan  tersebut berlogika nol dan buzzer tidak aktif. sehingga sensor sound tidak mendekteksi adanya suara dari buzzer sehingga plang kereta api tetap tertup. saat sensor vibration dan sensor sound berlogika nol maka output sensor akan mengeluarkan output sebesar 0-0,2 volt, dimana output tersebut akan dihubungkan ke ic 74247 dan ic 4555, yang dimana pada ic 74247 akan menerima data dari output dari sound sensor dengan masukan di pin A dan sensor vibration dengan masukan logika di B, dan apabila masukan pada pin A dan B berlogika nol maka seven segment akan menampilkan angka nol, dan pada pin A dan B ic 4555 yang diberi masukan logika nol dari sound sensor dan vibration akan menghasilkan output berlogika satu pada kaki Q0, dimana akan mengaktifkan led berwarna biru yang menandakan kendaraan aman untuk lewat

saat kereta api telah menjauh dari pos kereta api maka sensormagnet tidak mendeteksi adanya kereta api lagi sehingga sensor magnet akan berlogika nol dan tegangan yang dikeluarkan pada voutnya adalah nol. sehingga rangkaian aritmatic half disini tidak aktif dimana xor inputnya genap yaitu 0+0=0 maka outputnya adlaha nol begitu juga dengan herbang and yang prinsipnya perkalian jadi ketika inputnya nol dan nol maka outputnya juga nol. selanjutnya disini menggunakan gerbang not untuk membalikan inputan dari rangkaian half aritmatic ini sehingga dapat berlogika satu. karna berlogika satu maka dapat mengaktifkan transistor. transistor aktif terdapat tegangan dari power suplay diteruskan ke relay lagu ke kolektro terus ke kaki emitor dan terus ke ground sehingga relay switchnya pindah ke kiri. karna switchnya pindah maka ada tegangan di loop ini dan mengaktifkan motor sehingga dapat membuka plang kereta api.

rangkaian ketika sensor vibration rusak
karna kontrol palang kereta api ini sangat penting maka saya menyiapkan rangkaian cadangan apabila di keadaan imerjensi yaitu ketika sensor vibration tidak aktif maka dapat dilakukan manual dengan menggunakan sensor touch.

Ketika ada kereta api yang akan lewat maka petugas akan menekan sesnor touch A, maka sensor touc A akan berlogika satu  mengeluarkan tegangan sebesar 5V, yang dihubungkan dengan transistor, sehingga transistor aktif, maka akan ada arus yang mengalir dari power supply di collector ke emitor. Di emitor ada percabangan, dimana dihubungkan dengan kaki input A dari demultiplexer. Terdapat 2 input dari demultipexer yaitu A dan B, karena A logika 1 dan B logika 0, maka input dari demultipexer adalah Q1 berlogika 0 karena aktif rendah. Output dair Q1 dihubungkan ke input 1 di encoder sehingga output dari encoder yaitu Q0 berlogika 0 karena aktif rendah. Selanjutnya dihubungkan dengan inverter, sehingga menjadi logika 1. Selanjutnya dihubungkan dengan transistor sehingga transistor aktif, maka aka nada arus yang mengalir dari collector ke emitor dan ke ground. Karena ada arus yang mengalir di relay, maka switch relay bergerak ke kiri, dimana menghubungkan batterai dengan motor, motor akan berputar yang menandakan palang kereta api turun

Ketika kereta api telah lewat, maka petugas akan menekan sesnor touch b , sehingga sensor akan mengeluarkan tegangan sebesar 5V, yang dihubungkan dengan transistor, sehingga transistor aktif, maka akan ada arus yang mengalir dari emitor Q1 yang dihubungkan dengan collector Q2 ke emitor Q2 dan berakhir ke ground.. Di emitor Q2  ada percabangan, dimana dihubungkan dengan kaki input B dari demultiplexer. Karena  B berlogika 1 maka output Demux adalah Q2 berlogika 1, yang dihubungkan dengan kaki input 2 di encoder. Maka outputnya adalah Q0 berlogika 1 dan Q1  berlogika 0. Karena Q0 berlogika 1 maka motor untuk menurunkankan plang tidak aktif.. Output dari Q1 di inverter sehingga menjadi logika 1, Selanjutnya dihubungkan dengan transistor sehingga transistor aktif, maka aka nada arus yang mengalir dari collector ke emitor dan ke ground. Karena ada arus yang mengalir di relay, maka switch relay bergerak ke kiri, dimana menghubungkan batterai dengan motor aktif. Motor untuk menaikan kembali palang kereta api

Disini juga menggunakan sensor ldr yang dipasangkan pada palang kereta api gunanya agar saat malam hari ketika kereta api akan lewat palng kereta api dapat dilihat oleh pengendara jalan. saat malam hari maka ldr tidak mendeteksi adanya cahaya matahari sehingga gerbang xor tidak aktif sehingga outputnya nol karna outputnya nol maka diberikan gernang not untuk membalikkan nya sehingga menjadi logika satu. karna berlgika satu maka dapat mengakktifkan transistor. transistor aktif maka terdapat tegangan dari power menuju ke relay lau ke kaki kolektro diteruskan ke kaki emitor lau ke ground sehingga switch pada relay berpindah ke kiri sehingga loopnya dapat akif dan dapat menghidupkan semua led

 5.Video[kembali]

 6.Dwonload[kembali]

simulasi rangkaian klik disini

video klik disini

html klik disini

librari sensor touch klik disini

librari sensor sound klik disini

librari sensor vibration klik disini

data sheet sensor ldr klik disini

datasheet sensor sound klik disini

datashee ic 74247 klik disini

datashee ic 45556 klik disini

datasheet ic encoder 74147 klik disini

data sheet resistor klik disini

data sheet relay klik disini

data sheet led klik disini

data sheeet opamp klik disini

data sheet motor klik disini

datasheet buzzer klik disini

Download Data Sheet Transistor NPN BC547 klik disini

datasheet 7 segmen klik disini

datasheet batrai klik disini

data sheet dioda klik disini

data sheet switch klik disini

data sheet logicstate klik disini

data sheet voltmeter klik disini

data sheet pot hg klik disini

data sheet ground klik disini

data sheet gerbang or klik disini

data sheet data sheet gerbang not klik disini

data sheeet opamp klik disini
