DINI MEILINDA : Laporan Akhir 2 (M2)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

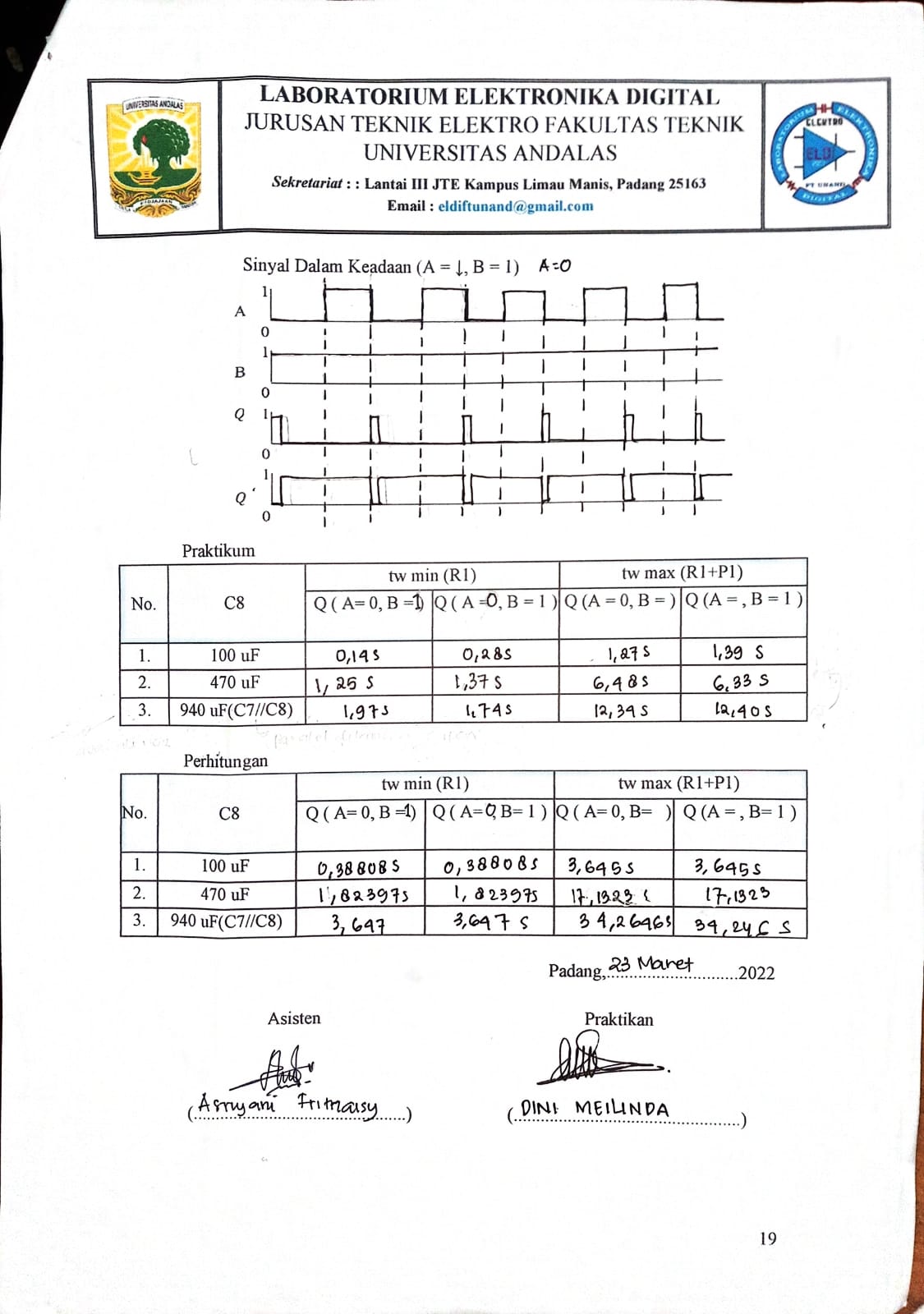

1. Jurnal[Kembali]

2. Alat dan bahan [Kembali]

a.. Jumper

Gambar 1. Jumper

b.Panel DL 2203D

c.Panel DL 2203C

d.Panel DL 2203S

Gambar 2. Modul De Lorenzo

2.2 Bahan (proteus) [kembali]

a. ic 7400

b. Power DC

Gambar 6. Power DC

c. Switch (SW-SPDT)

Gambar 7. Switch

d. Logicprobe atau LED

Gambar 8. Logic Probe

3. Rangkaian Simulasi [Kembali]

a. Pada Proteus

sebelum di run kan

sesudah di run kan

b. pada dlorenzo

4. Prinsip Kerja [Kembali]

saat sumber tegangan diberi 5 volt maka akan mengalir arus ke switch. saat switch berlogika satu maka input ke 2 pada NAND berlogika satu sedangkan Input 1 pada NAND berasal dari output gerbang logika NAND ke dua yang berlogika 1 yang dapat dibuktikan dengan hidupnya LED. berati input pertama dari gerbang logika nand 1 berlogika satu maka output dari NAND pertama nol sehingga tidak ada arus yang mengalir pada capasitor sehingga capasitor tidak mengisi.

Namun saat switch berlogika nol maka input dari NAND keduaberlogika nol juga sedangkan input pertama pada NAND berasal dari feedback dari NAND kedua yang berlogika satu yang dapat dibuktikan dengan hidupnya LED. karna outputnya berlogika satu maka input di NAND pertama juga berlogika satu. selanjutnya output dari NAND pertama adalah berlogika satu sehingga ada arus yang mengalir pada capasitor . yang mengakibatkan tersisinya capasitor. saat wictch nol dipindahkan ke satu kembali maka capasitor yang telah terisi mengalirkan arus ke NAND Kedua tetapi hanya sementara. seteluh itu akan kembali ke proses pertama. lama waktunya tergantung besar dari capasitornya.

5. Video Praktikum [Kembali]

6. Analisa [Kembali]

1. jelaskan pengaruh Resistor dan kapasistor pada percobaan 3

Jawab:

Berdasarkan percoboaaan yang dilakukan didapat Pengaruh resistor dan kapastor berbanding lurus dengan lama berpindahnya atau hidupnya LED HO dan dan lamanya H3 mati. dimana jika resistor dan kapasitor nilainya semakin besar maka perpindahannya juga Semakin lama atau LED H0 lebih lama hidup dan LED di output H3 lebih lama mati dan sebaliknya dimana jika resitor dan kapastornya semakin kecil maka Perpindahanya juga semakin cepat atau LED HO nya lebah sebentar hidup dan di output H3 lebih sebentar mati. hal ini terjadi karena semakin besar kapasitor maka semakin besar juga kapasitornya mengisi dan Semakin kecil kapastor semakin kecil juga kapasitor mengisl yang menyebababkan arus yang mengalir sedikit. hal ini dapat juga kita buktikan dengan menggunakan rumus perhitungan tadi dimana rumus perhitungannya adalah

t=ln(2)(R1+Rp)C

Dapat dilihat Restor dan kapasitor berbanding lurus dengan waktunya. Jadi dari percobaan dan perhitungan terbukti multi Vibrator monostačil hanya mempunyai satu keadaan stabil dimana kuasai stabil terjadi bila keaadaan Stabil dipicu ke keadaan lain waktu perubahaan dari Keadaan tidak stabil dipicu keadaan lain waktu perubahan dan keadaan tidak stabil ke keadaan stabil (kuasai Stabil ditentukan oleh rangkain RC Teori ini sesuai dengan percobaan tadi dan pengelasan diatas.

2. Analisa dan bandingkan hasil jurnal yang didapat di pratikum dengan hasil jurrnal perhitungan.carilah persentase erornya.

Dari hasil percobaan didapatkan bahwa hasil yang didapat di prahkum dengan hasil dijornal perhitungan memiliki perbedaan dibeberapa percobaan dan di beberapa percobaan hanya memiliki hasil yang hampir mendekati. perbedaan ini terjadi karena pratikan yang kurang cermat dan cekatan dalam pratikum dalam perhitungan waktu dimana saat perpindahan dari LED Ho dan LED H3 tidaak tepat dalam menekan tombol sopwatch mulai dan berhenti.

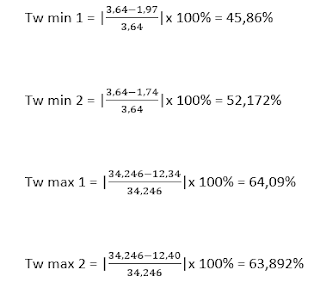

persentase erornya dapat dicari dengan menggunakan rumus
